現在，基于LED光源的自動化聚光燈具業已成為現實。的確，筆者知道它們多年來一直很有效用，但是，它們無法用于要求小型光源的聚光電腦燈。這次筆者測試最新進入這個市場的一款新型LED燈具：Robe ROBIN DL7S Profile（簡稱該燈具）。

這款燈具必定是筆者測試過的最大LED電腦燈之一。該燈具體重達80 lb，具有Robe研發部門在過去幾年中所思考的許多創新和特色，其中包括造型光閘。但是不用擔心該燈具的機械特性，該燈具出名的主要原因必定是7色LED的應用，可提供顏色混合更為寬廣的光譜。

就筆者所知，在當今市場中沒有別的燈具如同該燈具一樣，所以，進行比較是件很棘手的事。雖然如此，筆者仍一如既往試圖檢驗和測量所能做的每一個項目，從電輸入到光輸出，并報告原始數據，提供這些信息以幫助用戶做出決定。

本文所提供的結果是基于對Robe公司提供給筆者的惟一一臺Robin DL7S Profile的測試，在測試中燈具運行于120 V 60 Hz標稱電壓，見圖1。該燈具的電源電壓是自動調整的，可運行于100～240 V 50/60 Hz電壓范圍。

圖1 被檢測燈具

1 光源

與采用其前身的4色LED燈具Robin DLS Profile一樣，該燈具采用密封的“黑盒”光引擎。正如已經提及的，其主要變化是Robe工程師增加了3種彩色LED，新款燈具總計達到7種彩色LED。Robe列出7種彩色：紅、綠、藍、琥珀、青、淡綠和剛果藍。筆者推測淡綠色實際上是綠黃色（lime酸橙色、亮綠色），而剛果藍實際上是深藍或?qū)毸{(lán)色（剛果藍與深藍一樣在光輸出中包含有紅色成分）。運用這么多彩色的訣竅在于將光輸出均勻混合成一個光束，而避免通過透鏡產生有色陰影或色點。該燈具光引擎中交叉的二向色性濾光鏡和復眼透鏡系統對此起到了很好的作用，將混合光聚集緊縮成25 mm口徑的均勻光斑，雖然不可避免地會引發一些光損失。Robe的文件陳述它是一個800 W的LED光引擎，然而實際上它在擁有真正的光混合時，筆者估算其平均值約為650 W。因?yàn)樗且粋€(gè)密封的黑盒子，筆者不能精確地知道它采用了哪些發射器，以及每個發射器有多少個LED燈珠；但是必須要測量其光輸出，并看看是否喜歡它運作的狀況。圖2展示光引擎的出光端，在它的下面裝有一些LED驅動器。（整個組件通過熱管陣列、大風扇散熱的熱沉，以及安裝在熱沉上部和底部的2個風扇以保持冷卻效果。這些部件在圖3中能被看見。圖4中熱影像展示熱量被排出的燈具后部。）

當然，燈具并沒有安裝熱鏡，因?yàn)長ED光源在其輸出的光譜中很少紅外線，因此，可立即進入各個光學模塊。

2 調光與頻閃

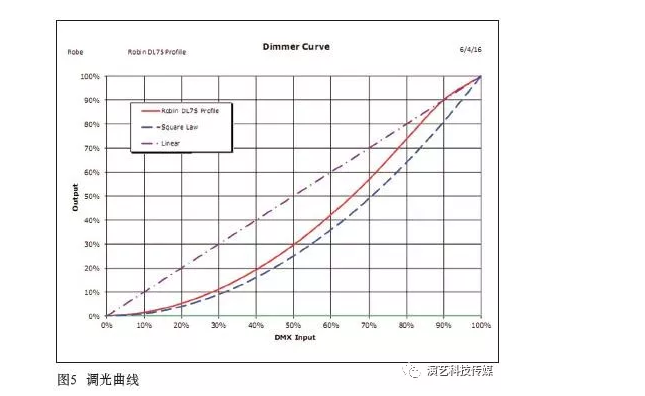

如用戶所預料，其亮度控制是由該燈具以電子方式完成的。大多數功能都采用16 bit精度控制，其中包括常平滑的，沒有明顯的步進現象，甚至下調至調光低端時也是如此。用戶也可選擇將該燈具設置于仿鎢絲燈模式，這個模式增加模擬燈絲熱延遲調光以匹配白熾燈的漸暗曲線。在這個模式中也產生調光曲線的紅移效果，所以，光源被調暗時其光輸出變暖了。其PMW波形是有趣的：它似乎是Robe采用兩個PMW頻率，即在一個頻率之上疊加另一個頻率。其基礎頻率是300 Hz，就如同筆者測量過的Robe ROBIN DLS的一樣，在波形的上端看它擁有更高的頻率1 200 Hz，當用戶將燈光漸漸暗下來時，它就被引入。筆者不知道它將在電視攝像機上表現如何，但是在筆者的蘋果照相機上看有些奇怪，常常很難測試過關，因?yàn)樘O果照相機采用慢掃描卷簾式快門CMOS探測器。其頻率范圍可在0.3 Hz～19 Hz之間進行調整。

3 色彩系統

Robe提供一個選項，即通過標準RGB或CMY控制可以控制色彩混合系統，也提供在其中一個操作模式中可直接進入7色LED通道的每一個通道。筆者推薦用戶讓燈具執行色彩混合，并建議使用RGB或CMY，除非實在需要親自動手混合色彩。同時，燈具也配置有虛擬色輪通道，它提供即時接入約90個預混合色彩，其中66個色彩被選擇以匹配流行彩色濾色片的色彩。用戶也可進入這同一個通道預編程10個用戶色彩。

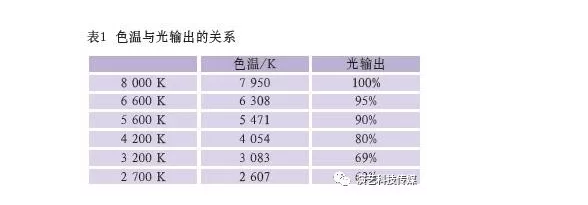

如同DLS一樣，Robe提供一系列經校正色溫的白光，其色溫變化范圍為2 700 K～8 000 K。筆者使用Sekonic C7000光譜儀測量這些色溫如表1：

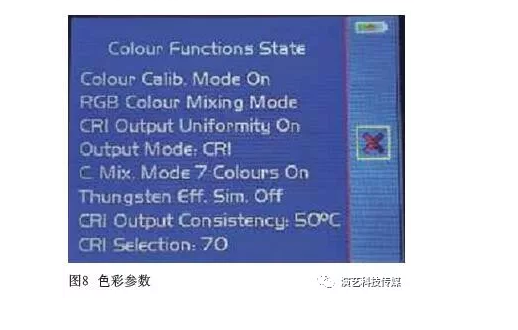

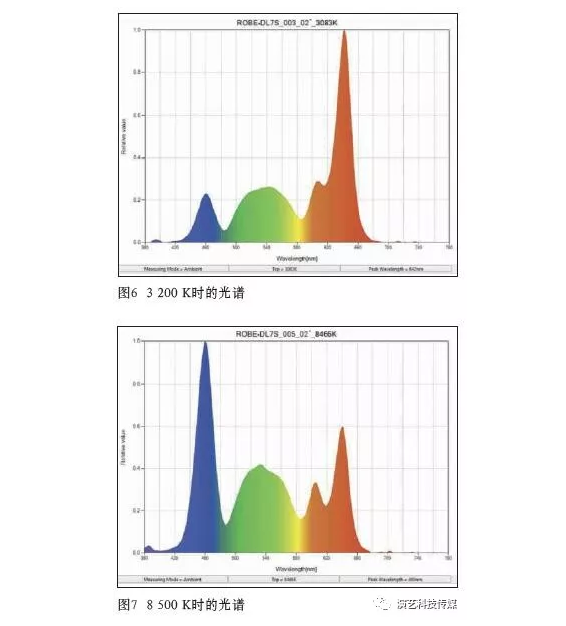

最后一列顯示白光色溫降低時，其光輸出是如何減少的。圖6和7展示2 700 K和8 500 K時所測得的光譜。7種色彩中的6種色彩清晰可見它們的波峰；僅有青色隱匿著，大概是位于寬廣的黃綠色波峰之下。（編者注：Lime酸橙色LED是激發熒光粉的高效LED寬光譜光源，近年使用普遍。）色彩系統擁有極多的選項。除了前面闡述的模擬鎢絲燈模式，可以選擇開啟或關閉時實行色彩校正，最為重要的，是在使用混合白光時選擇光輸出最大化還是選擇它們的顯色性最優化。筆者按CRI 70的模式運行燈具，這是它交貨時的模式，這似乎是在光輸出和顯色性之間達成很好的妥協。選擇CRI模式并持續提升至90+是可能的，但是，提高顯色性同時不可避免地?fù)p失一些光輸出。圖8展示燈具的信息屏幕，顯示筆者使用的特定模式。作為此案例，在底線一行顯示使用了CRI 70模式的8 500 K白光。轉換至最大光強模式，則能增加10%額外的光輸出；相反，按CRI 90模式（顯色性最優化）運行燈具則降低30%光輸出。筆者喜歡有這種選擇機會，很多時候需要良好的顯色性，但并不是總是如此。在按CRI 70模式以3 200 K運行時，筆者測得其CRI為68，而TM-30指數：Rf為80、Rg為111。（注意：筆者其他的考察中，已切換到使用TM-30替代CRI。對于如LED那樣的非連續光譜的光源，它是更好的顯色性度量指數。兩個不同的參數Rf和Rg分別描述光源的色彩保真度和色域指數。Rf則如實地告之光如何重現0～100數值范圍的色彩，其使用方法幾乎如同使用CRI一樣。Rg則告之光趨向于過于飽和還是欠飽和的色彩，通常給予大于或小于100的數值。筆者也極力推薦轉換使用TM-30，要求供應商提供有關數據。停止使用CRI，它不適合LED光源?。?

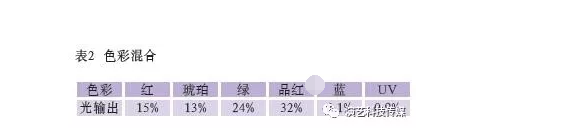

表2為筆者給出各種標準色彩光輸出的常用列表，只是帶來色彩混合的概念。注意，這些數值并不是單個發射器的光輸出，而是使用虛擬色輪的色彩之一所產生特定色彩時的光輸出。光引擎極好地均勻色彩；在整個光束中擁有均衡的色彩，沒有可察覺的有色陰影。

現在進入光學鏈的成像部分。該燈具具有所有主要的光學組件，它們被安裝在容易拆卸的3個模塊上。這些模塊是圖案模塊、造型光閘模塊和透鏡模塊。筆者將依次闡述這些模塊。

4 圖案模塊

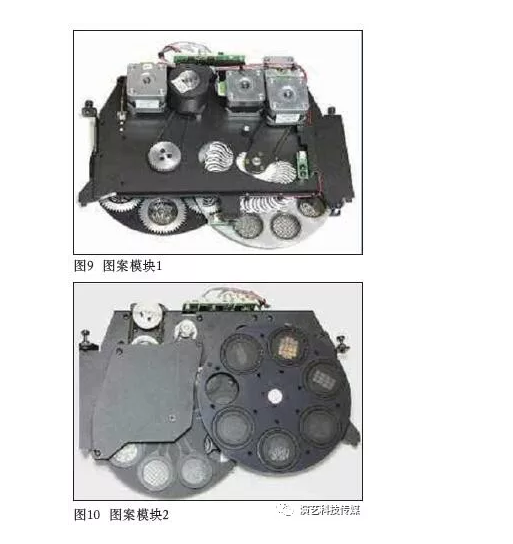

圖9和10展示圖案模塊的正反兩面。不需要卸除模塊即可更換兩個圖案輪上的圖案片；筆者只是為拍照而卸下模塊。第一個是動畫輪。它應用大的可拆卸圖形的圖案片，對覆蓋角度和旋轉可進行調整，插入或移除模塊需時0.3 s。除了程序設計員可以進入動畫輪以編制設計自己需要的效果外，Robe提供動畫輪和圖案組合的一組預編程宏指令，并能展現一些可能的結果。

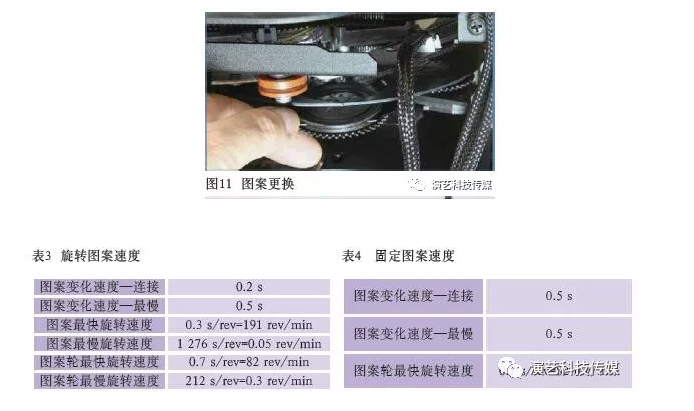

其后緊接著的器件是旋轉圖案輪，它設置有6個可更換的玻璃圖案片和一個開孔。圖11展示被重置于卡盤上彈簧鎖輪上的圖案片。旋轉和固定圖案速度分別見表3、表4。

旋轉和索引是非常平滑的，且具有很好的速度變化范圍。當旋轉方向改變時，其運動也是干凈利落的，僅有非常小的滯后。筆者測得其滯后誤差的精度極好，僅為0.02°，這相當于在20英尺射距上偏差0.1英寸。所有轉輪都采用快捷算法以使變化時間最小化。固定圖案輪設置有8個可更換的圖案片和一個開孔。

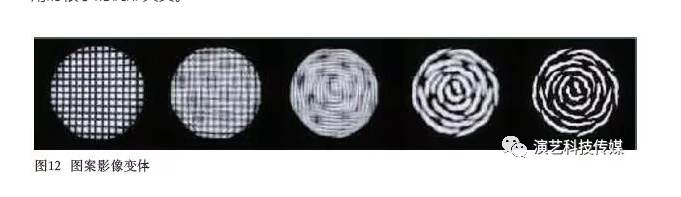

圖12展示從一個圖案輪改變至另一個圖案輪時調焦的效果。這個影像也顯示靜態圖案（左）和旋轉圖案（右）的聚焦品質。兩者都非常好，只帶有非常微小的有色邊緣。靜態圖案顯示在廣角時很小的枕形失真。

5 造型光閘模塊

圖13展示造型光閘模塊，它也包括光圈。圖中所有10個微型電機清晰可見，其中8個用于各個光閘切光片，一個（右上的黑色齒輪）旋轉整個造型光閘組件，最后一個，即光圈電機則位于底部左邊。每一個光閘切光片能旋轉約+/-25°，并能移入而覆蓋約60%的光束。整個光閘組件則能被旋轉約+/-45°。切光片運作非?？旖荩瑥娜_放到全關閉約需時0.1 s，所以它們能被用作動態效果以及光造型。旋轉有點慢，全程90°旋轉需時0.9 s。光閘切光非常好且干脆利落；筆者看見不太明顯的枕形和桶形失真。最后一項是光圈。14個葉片組成的光圈完全關閉時將光圈孔徑減小至全孔徑的17%，此時，最小變焦時產生1.2°光斑角，而最大變焦時則產生6.2°光斑角。筆者測得其打開/關閉需時約0.3 s。

6 透鏡模塊

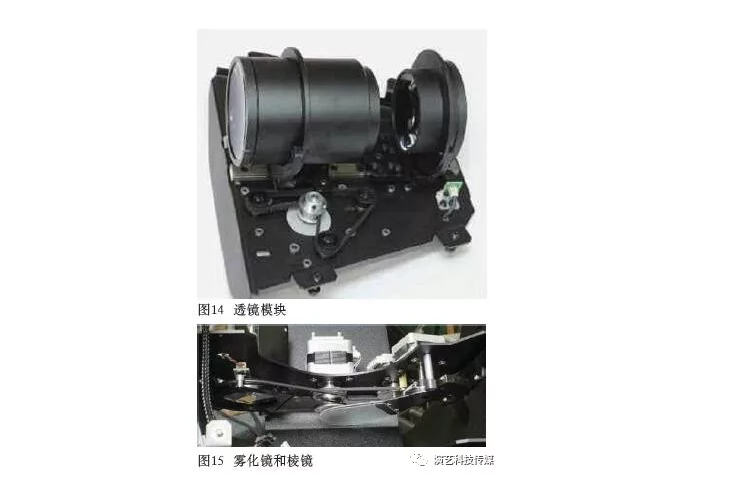

該燈具中最后一個光學組件是霧化鏡、棱鏡和透鏡，如圖14所示。它配置有通常的3透鏡組，第一和第二組能移動而提供變焦和調焦功能，最后一組透鏡則是固定的，并配置大口徑的光輸出透鏡。該燈具設置有一個可旋轉和索引的5棱面棱鏡以及一個可更換的多種霧化效果的濾光片，它們兩個被插入第一和第二透鏡組之間。在霧化鏡或棱鏡被要求處于某些變焦/調焦設置時，這需要系統做一點透鏡變動。圖15展示霧化鏡和棱鏡的移動手臂。如果沒有透鏡擋道，棱鏡和霧化鏡插入和移出需時約0.3 s，而如果透鏡必須被移開，需時則要稍長些。一經到位，棱鏡能被旋轉，其旋轉速度范圍：0.25 rev/min～150 rev/min。

7 光輸出

如上所述，筆者按CRI 70模式且燈具色溫8 500 K時進行測試，經由這些設置，筆者測得大光斑角37°時的光輸出為7 400 lm，在光斑角7°時其光輸出下降至5 030 lm。正如圖16和17所顯示的，光束的光強分布是非常平坦和平滑的。用戶可能需要增加或降低這些數值，以適應所操持燈具運行的色溫和CRI模式。

8 水平和垂直旋轉

筆者測得該燈具的水平和垂直旋轉范圍分別為540°和 270°。水平全程540°旋轉需時4.6 s，而更為典型的180°旋轉則需時2.7 s。垂直全程270°旋轉需時3 s，而180°旋轉則同樣需時2.7 s。水平和垂直系統采用Robe的電子運動穩定器系統，依筆者理解，它結合搖頭中的加速器以完成整個運作，并將任何震動和運動信息反饋給控制系統。這保障了燈具非常平滑且精確的運動。在筆者已測量的燈具數據中，該燈具具有最好的精確度性能。水平和垂直移動精準地停止于目標位，沒有過沖現象，沒有抖動和反彈現象。作為一個重型燈具，這種優良性能讓人印象深刻。筆者測得其水平和垂直移動滯后均為0.03°，這相當于在20英尺射距上偏差0.1英寸。

9 噪聲

該燈具主要的背景噪聲來自于LED光引擎的兩個冷卻風扇，其聲強見表5。與往常一樣，變焦和調焦是噪聲最大的運動功能，其次是造型光閘快速運作時所產生的噪聲。

該燈具也提供劇院（戲?。┠Ｊ?，此模式中風扇以非常緩慢的速度運行，必然結果是光輸出被降低。在光閘全開和白光輸出的狀態下，筆者測得其靜態噪聲下降很多，離燈1 m僅為37 dBA（從48.5 dBA下降）。然而，其光輸出卻下降至全光輸出的45%。而色光的光輸出相應的下降則較少。色光飽和度越高，其光輸出下降則越少。

10 復位/初始化

從冷啟動或接受DMX 512重置指令起，完成整個初始化需時很長，長達105 s。筆者不能確定為什么復位如此緩慢。復位運作很好，其間燈具平滑地暗轉、重置，并在完成重置運作之后，再一次漸亮之前光閘始終保持關閉狀態。

11 結構

該燈具具備模塊結構，在3個主模塊上設置有絕大部分主要部件，其中所有部件是直截了當、一目了然的，且更換是簡單的，只需卸下兩個緊固螺絲以及每一個模塊的電源數據連接器。

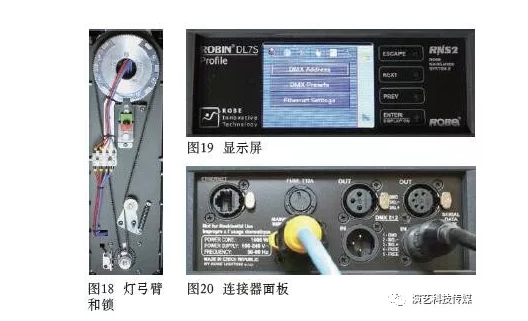

圖18展示兩個燈弓臂之一，主電源電線穿過紅色和綠色標志的燈弓鎖以及垂直旋轉裝置。另一個燈弓臂與此類同，但是包含數據總線和水平旋轉電機。

燈具沒有光源啟動器或觸發器，置頂盒僅包含電源和主電子裝置。同樣，其結構非常簡單。

12 電子裝置與控制

該燈具采用熟悉的Robe彩色觸摸屏系統。它提供訪問廣泛的設置選項以及服務功能，見圖19。它包括RDM、以太網協議、可選擇的使用LumenRadio CRMX系統的無線DMX、可獨立操作以及自檢測模式。配置有燈具未通電時給顯示屏供電的可更換的內置電源和菜單，可便于設置操作。在置頂盒另一側的連接器面板中則包含Neutrik powerCON TRUE1電源輸入連同標準5針和3針DMX連接器以及以太網端口，見圖20。

筆者測得燈具8 500 K白光全光輸出運作時功耗為605 W和615 VA，電流為5.43 A，此時其功率因數為0.99。所有LED光源關閉時的靜態功耗是97 W和108 VA，電流為0.9 A，此時其功率因數為0.88。

以上就是Robe Robin DL7S的概貌。正如開始時筆者所闡述的，該燈具真實地運用7種色彩LED，能提供改善了的顯色性和色彩混合是其主要性能。您的燈光裝置中留有它的位置嗎？結論由您自己做出。
